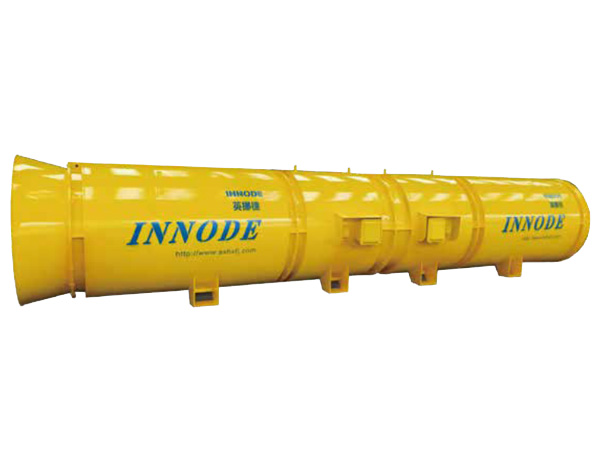

隧道施工專用智能永磁通風機
 series special permanent magnet ventilator for high-efficiency tunnel construction

１.概述 Overview

 　　智能永磁風機是我公司研發團隊針對市場的需求和本公司產品特點，采用先進設計理念，提高風機性能所研制的新型隧道施工風機。適用于各種隧道施工， 最低節省用電 30%-50%。

2.特點　Characteristic

  　　1）該系列風機采用永磁遠程變頻控制柜， 配套永磁電動機，能大大減少對電網的沖擊和對供電容量的要求，減少輸入功率、提高功率因數。

 　　2）根據隧道掘進不同時期對風量、風壓的要求，通過調節電動機頻率來供應適合的風量、風壓，實現無極調速?gòu)亩?jié)省電能消耗。并能隨時通過手機遠程觀察風機運行情況。

 　　3）根據施工環境對風量、風壓的不同要求，對參數進行調節，使一種功率的風機在不同功率下運行，真正實現了一機多用，從而有效節省了電能及投資。

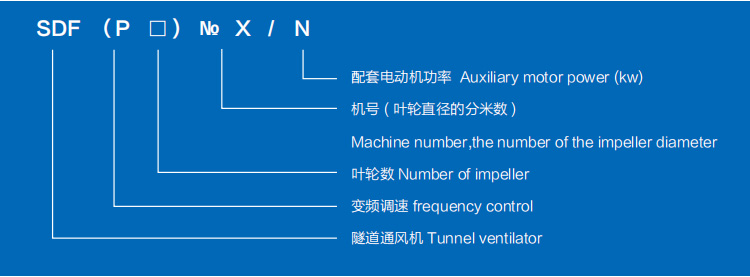

 3. 風機型號表示方法　The fan model representation method

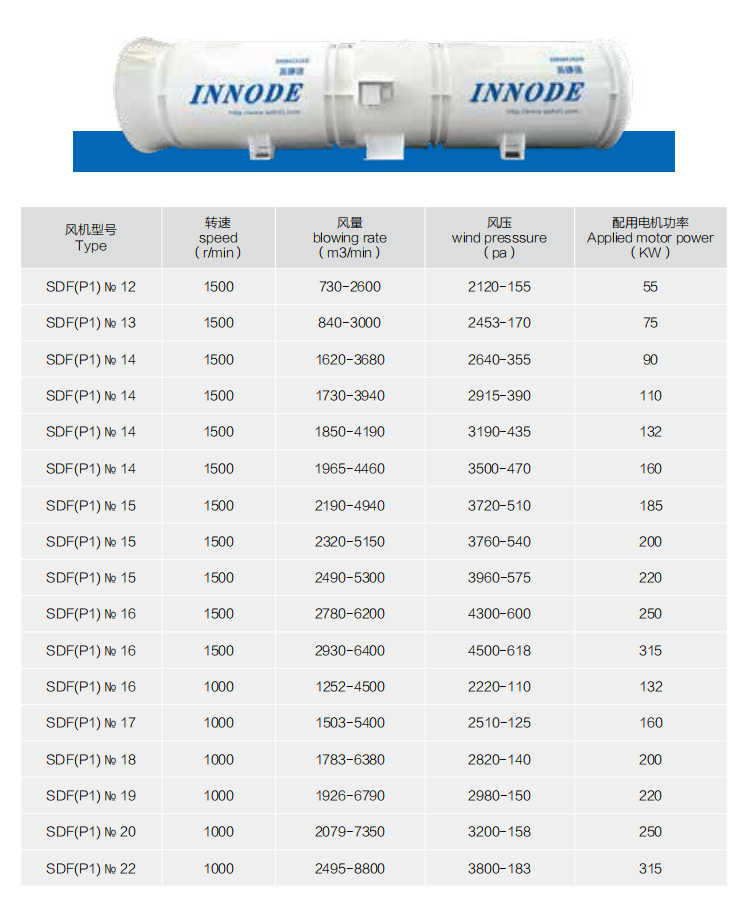

 4.SDF(P1) 系列高效率隧道施工專用永磁通風機性能技術參數
SDF (P1) series of special permanent magnet ventilator for high efficiency tunnel construction

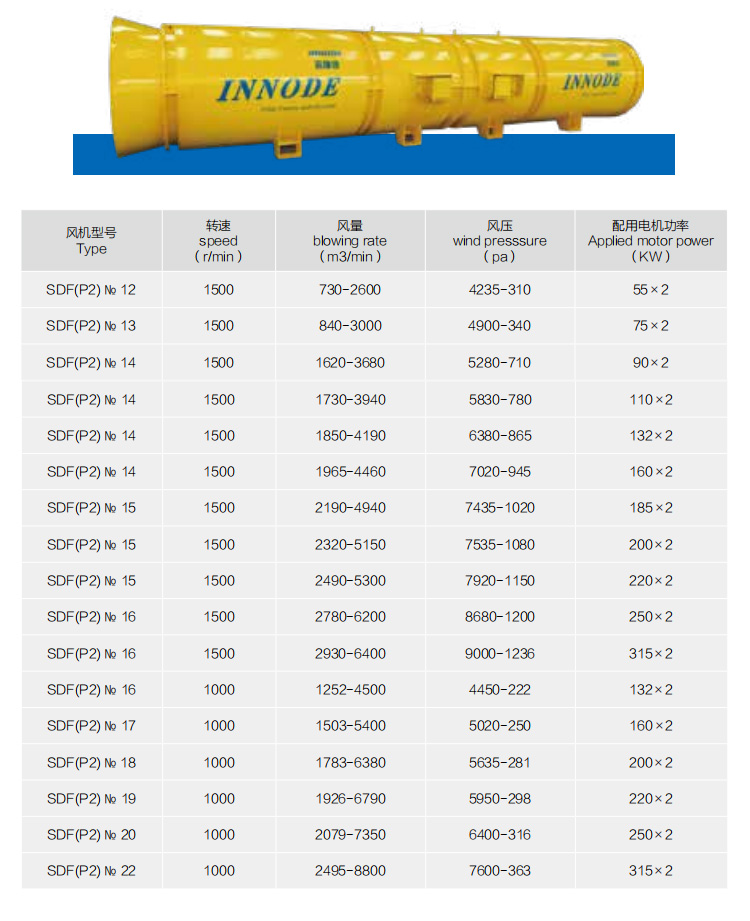

５. SDF(P2) 系列高效率隧道施工專用永磁通風機性能技術參數
SDF (P2) series of permanent magnet ventilator for tunnel construction

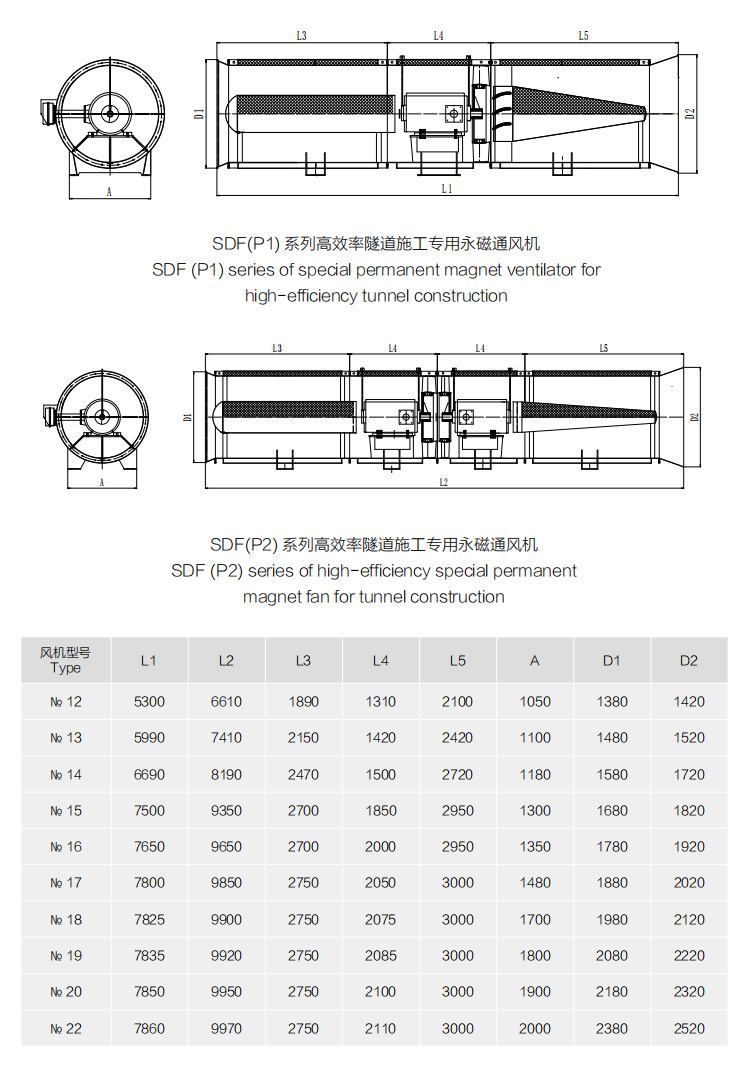

６. SDF(P) 系列高效率隧道施工專用永磁通風機外形結構圖及尺寸
 Structure drawing and size of special permanent magnet ventilator for SDF (P) series high-efficiency tunnel construction

主要配套部件及系統 Main supporting components and systems

 配套永磁電動機 Supporting the permanent magnet motor

 　　永磁同步電動機由定子和轉子組成，定子與異步電動機相同，由三相繞組和定子鐵心組成。轉子上安裝有預先磁化（充磁）過的永磁體，由于轉子采用永磁體制成，因此磁通密度高，不需要?jiǎng)?lì)磁電流，消除了勵磁損耗。與異步電機相比， 減少了定子邊繞組的勵磁電流和轉子邊的銅、鐵損耗，大幅度減少了無功電流，由于定、轉子磁勢同步，轉子鐵心無基波鐵耗，因此效率和功率因數都比異步電動機高，效率比同規格感應電動機可提高 2-8 個百分點。故既簡化電機結構， 又節約能量。而且稀土永磁同步電動機可以在25%~120% 額定功率的范圍內保持高功率因數和高效率狀態運行，而普通三相異步電動機通常只能在 60%~100% 額定功率保持。使輕載運行時節能效果更為顯著。

 配套高端壓鑄鋁合金葉片 Supporting high-end die-cast aluminum alloy blades

　　風機葉片采用鑄鋁合金材質。鑄鋁合金葉片采用同一模具鑄造，形狀一致，受力均勻，優于鋼制葉片保持風機轉子平衡；鑄鋁合金葉片表面有一層致密的兩性氧化物，提高了耐磨性，不易腐蝕。風機采用鑄鋁合金葉片，保證了零部件及整機的超長使用壽命。

配套遠程控制柜 Supporting the remote control cabinet

　　隧道永磁變頻風機專用遠程控制柜，主要致力于遠距離驅動控制風機的日常使用，利用 4G 手機訊號云管理時時監控風機的工作狀態，并即時可在手機端調整風機工作參數，以達到高效節能經濟的效果，極大方便客戶對正在工作狀態風機的情況了解與管理。并附有定位功能，所在使用地區一目了然。PLC 為 7 寸液晶觸摸顯示屏 ! 配套風機智能監控系統 Supporting the fan intelligent monitoring system

１概 述

　　隧道風機是隧道掘進過程中的關鍵設備之一，其可靠性、安全性和自動化程度如何，直接關系到隧道掘進的施工進度。我公司開發一套自動監測監控系統，以實現隧道風機的遠程監測自動控制、手機端調頻控制。
　　隧道風機智能控制系統是在原來的風機控制系統基礎上，利用云計算技術、大數據技術、物聯網技術、智能控制技術和傳感器技術等，實時采集風機的風壓、風量、風速、振動速度、電機定子溫度、軸溫度、現場環境的溫濕度、二氧化碳、粉塵濃度等數據，上傳至云平臺和手機端實時監測風機狀態和數據，智能控制系統自動反饋控制通風風量，實現節能運行。系統結構如圖1 所示

２智能控制系統主要特點

　　自動采集環境與設備信息，數據實時掌控， 保障施工安全通風設備自動調節，提高性能并節約能源 對環境變化響應迅速，實現無人管理，減少人員管理成本一鍵式操作，一鍵節能，無需專業人員操作專用傳感器，適應極端工作環境，無需頻繁維護專業人員現場安裝調試工智能分析數據，提前故障預警，避免重大損失。

３智能控制系統功能介紹

　?。?）顯示功能
　　1.1實時數據顯示：實時顯示風壓、風量、電流、電壓、功率、電機繞組溫度、電機軸承溫度、振動等參數數值；
　　1.2設備運行狀態顯示：以動畫方式顯示通風機開、停狀態。
　?。?）存儲記錄功能
　　系統具有實時存儲所有監測點的監測數據， 監測數據的實時數據和趨勢數據可根據計算機硬盤的大小來決定存儲時間。其中趨勢數據包括一段時間內的最大值、最小值、平均值、報警值、報警時間、斷電及復電時間、設備開停時間等。
　?。?）報警與控制功能
　　3.1對所有監測點中任何一個監測點的監測值滿足報警條件，計算機和監測裝置均能發出警報。
　　3.2電動機軸承定時加注黃油，根據末次加油時間，自動計時并到期提醒《電機軸承加油到期》，加注潤滑油后，以前的計時自動解除，從新開始下一次計時。
　　3.3電機缺相時自動停機并報警，同時顯示《電動機電源缺相請檢查線路》
