主通風機不停風倒機控制系統

一、系統概述

1、總體要求

1.1、本技術方案適用于主通風機不停風倒機控制系統的功能設計、結構、性能、安裝和調試、驗收等方面的技術要求。

1.2、所有相關設備保證按規范設計制造，在正常情況下均能安全、持續運行，而無過度的應力、振動、溫升、腐蝕、老化問題。采用技術先進、成熟、可靠的設備及部件。

1.3、保證提供的所有設備及部件均為全新合格產品，技術先進成熟可靠、質量優且組合布置合理，產品符合安全、節能和環保要求；沒有設計、材料及工藝上的缺陷并且適合和滿足在用戶當?shù)丨h(huán)境及生產工藝、人身安全、勞動保護、工況條件下安全可靠、正常穩定運行達到生產使用要求；設備故障率低、維護方便，使用壽命周期費用低。

1.4、本技術方案中所使用的標準，如果與現行使用的有關國家標準以及部頒標準有明顯抵觸的條文，按國標或部頒標準執行。設備采用的專利涉及到的全部費用均已包含在設備報價中。

1.5、保證所交付的技術文件資料是完整的、清楚的和正確的，并且能夠滿足備安裝調試、生產使用、性能考核、操作和維修的要求。保證用戶要求及時派遣合格技術人員赴現場提供技術服務和培訓。

1.6、承諾在質量保證期后長期優先、優價供應備品配件。系統能夠?qū)崿F(xiàn)保護完備、遠程診斷以及優化調度等功能，有關人員可通過網絡用標準化的、統一的3D圖形界面了解煤礦主通風機實時運行情況。

煤礦主通風機是礦井安全生產中不可或缺的重要設備，其作用是保證礦井內空氣質量，有效控制和稀釋瓦斯等有害氣體的濃度，確保礦工的工作環境安全

2、系統功能

2.1系統組成

礦井主通風機不停風倒機系統由核心控制單元PLC、執行機構、傳感器、人機交互界面等部分組成。

2.2工作原理

該系統通過PLC編程軟件等，實現主備風機的無縫切換，避免傳統倒機方式帶來的供風中斷或不穩定現象。

2.3核心控制技術

PLC：采用西門子旗下的S7-1200系列PLC作為控制核心，提高系統的可靠性和穩定性。

2.4自動化水平提升

一鍵式操作：實現了“一鍵式”自動倒機操作，極大簡化了操作流程，降低了人為操作失誤的風險。

實時動態監測：監控系統能夠?qū)崟r動態監測通風機的運行狀態，及時發現并處理可能出現的問題。

2.5安全保障措施

自動識別故障：系統具備通風機故障自動識別功能，能夠迅速做出反應，自動進行倒機操作以避免安全事故。

2.6監控軟件設計

組態軟件：利用組態軟件杰控實現監控軟件的設計，提供了直觀友好的用戶界面，便于操作人員監控和管理。

2.7應用效果

提高自動化管理水平：系統的實施提高了礦井自動化管理的水平，減少了對人工操作的依賴，提高了通風系統的整體安全性和可靠性。

解決瓦斯超限問題：通過實現不停風自動倒機，有效避免了倒機期間可能發生的瓦斯超限問題，為礦工提供了一個更安全的工作環境。

二、系統建設

1.系統遵循的標準

主通風機不停風倒機系統設備的設計、制造、包裝、運輸、安裝、運行、驗收符合適用的中國最新版國家標準（GB）或行業標準（MT），符合現行《煤礦安全規程》（2022）版的要求。

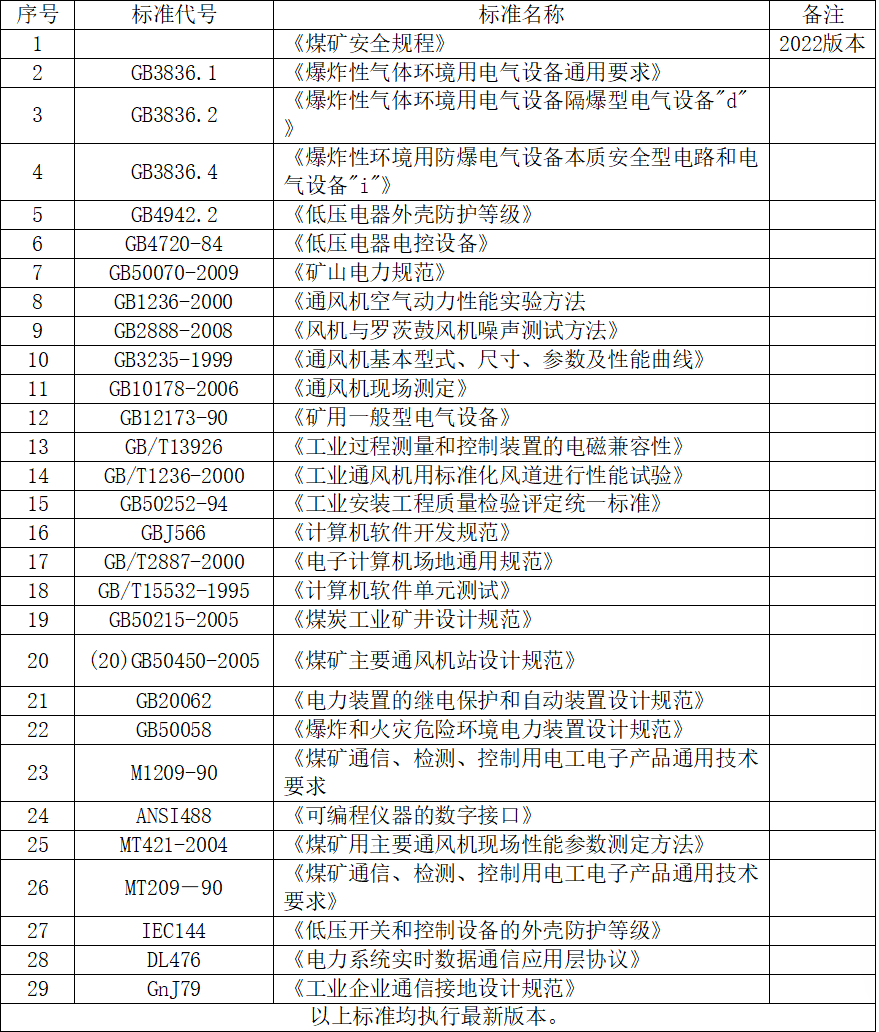

技術標準:

2.系統建設的內容及意義

煤礦主通風機不停風倒機系統建設的內容主要是：系統采用西門子S7-1200系列PLC對主通風機相關設備進行實時監測和控制，并采用先進的西門子博圖編程軟件和FameView監控平臺軟件，通過網絡設備實現和變頻器與控制系統之間的通訊數據交換，對重要設備進行監控，全面保障主扇安全運行，最終實現系統運行后，設備穩定，運行可靠，系統安全，達到監、管、控一體化的遠程無人值守的目的。

3.方案總體設計原則

 本設計本著架構合理、安全可靠、低成本、低維護出發點，以高水準、高質量、高性能價格比為目標，依據煤礦主通風機自動化系統建設的實際應用要求和發展趨勢進行設計，保護用戶投資。

總體方案設計遵循以下設計原則：

? 可靠性、可控性

可靠性是系統具有實用性前提。針對礦山安全生產的特殊要求，設計高可靠性系統?？煽匦允窍到y(tǒng)提高實用性的前提。針對礦山生產設備，為了提高生產效率，降低故障率，必須依據嚴格的操作權限進行控制。

? 實用、準確性

煤礦主通風機自動化系統的實用性體現為功能實用、數據實用、業務實用、操作實用。準確性體現為實時數據采集準確、管理數據有理可依。

? 先進性

先進性是指選用的軟、硬件設備是經過實踐檢驗的成熟產品及先進技術。選用先進、可靠的軟件和硬件，以提升系統的技術性能，延長使用壽命，提高系統的可擴展性，目標在未來的相當一段時間內不會被淘汰。

? 安全性

煤礦主通風機自動化系統的安全性即指網絡安全、及權限安全等。網絡安全必須配備完善的安全保密措施（如防火墻、防病毒等），以保證系統安全穩定地運行；權限安全必須制定統一的身份認證體系，以保證越權操作導致的不安全性。

? 互聯性和可擴展性

煤礦主通風機自動化系統在總體結構、系統容量、數據傳輸、業務擴展、接口設計等方面提供良好的可擴展性和靈活性。平臺數據存儲結構的設計在充分考慮其合理、規范性要求的同時，考慮其可維護性和可擴展性，對數據庫的修改維護可以很方便地在短時間內完成。

? 易操作性

針對礦山工作人員的技術特點，提供先進且易于維護的人機界面功能，提供信息共享與交流、信息資源查詢與檢索等快速工具。

4.方案實施大綱

（1）煤礦主通風機不停風倒機控制系統選用1套高性能的西門子S7-1200系列CPU控制，柜內元器件為主流一線品牌。PLC控制柜能夠采集電機繞組溫度、軸承溫度、振動、電機電流、風速、負壓等模擬量信號，能夠采集高低壓柜狀態、蝶閥開關狀態以及風機系統相關設備等開關量信號，同時能夠?qū)Ω叩蛪汗?、蝶閥及風機系統相關設備進行控制，用以實現遠程無人值守、一鍵啟停風機、一鍵不停風倒機、故障自動倒機等先進的自動化功能。

（2）安裝1臺大容量不間斷電源，容量為3KVA。保證進線電源斷電后系統不斷電2小時。

（3）安裝壓力變送器，壓力變送器直接安裝于風門控制屏柜上，可避免因冬夏溫差較大引起的壓力不準確情況。

（4）安裝振動傳感器，全面了解主扇風機在運行過程中振動量，提高機械效率和延長機械壽命等。

（5）PLC控制系統與電力監測模塊建立數據通訊，采集電壓、電流等電力數據信息。

（6）配置工控機，對上位機組態，組態軟件采用杰控組態軟件，組態范圍包括三維立體動態顯示系統畫面、高低壓柜狀態畫面、數據監視畫面，數據曲線畫面、故障記錄畫面、報表畫面。

（7）部署1套完善的視頻監控系統，可實現真正意義上的無人值守。系統將采用防爆攝像儀與普通攝像儀搭配使用的方案，其中防爆攝像儀憑借其特殊防護性能，專門用于監視風機周圍易燃易爆等危險環境下的情況，實時捕捉設備運行狀態、人員操作規范等細節；普通攝像儀則主要負責監控風機值班室和配電室，清晰記錄值班人員工作狀態、設備儀表數據變化等信息，確保各個關鍵區域都在有效監控范圍內，為風機的安全高效運行提供堅實的保障。

（8）用戶除在web端登錄查看操作，方便快捷操作。

5.系統可實現的功能

實現功能簡介：

（1）完成對風機的運行過程實時檢測、顯示、控制、保護、報警、記錄和管理，實現風機的自動化控制、監視和管理；

（2）采集通風系統電氣參數和設備運行狀態參數等，并實現通風機及其輔機設備的聯鎖控制，對通風機運行參數的風壓、風量、風速、風機振動、電流等進行監測，并采集溫度參數，對電機溫度等進行監測，當參數異常時，系統報警；

（3）對風機風門監控，可遠程監測風機風門的到位狀態，可遠程控制風門的開和關；

（4）對風機啟動柜的起?？刂疲煞崔D(zhuǎn)，并監測其運行狀態、輕故障告警，重故障停車且自動切換到處于熱備用的風機；

（5）對高壓進線柜的合分閘控制，并監測合分閘信號，可進行電壓合格率判別、負荷情況統計；

（6）自診斷功能：系統應具備自診斷功能，及時發現儀表、變頻器故障，并予以報警；

（7）一鍵啟/停:在系統沒有故障情況下，通過一鍵操作，按照風機工藝流程對相關設備進行順序啟停，操作簡單方便；

（8）一鍵不停風倒機：當一臺風機系統運行時，需要切換至另一臺熱備風機系統時，通過一鍵倒機自動將蝶閥和開關柜切換至備機達到正常狀態，實現一鍵切換至另一臺風機。

（9）一鍵復位和故障自動倒機：當系統處于遠程手動操作方式下，某套設備出現故障造成風機停機時，可以單擊一鍵復位按鈕進行故障復位，無法故障復位時系統會自動啟動另一臺設備，同時停止故障設備，保證井下通風可靠，實現盡快恢復正常通風。當系統處于遠程自動操作方式下時，故障復位由PLC自動完成，如無法故障復位，則進行自動倒機。

（10）一鍵反風：當需要進行反風試驗時，點擊一鍵反風操作，系統自動按照反風工藝流程對相關設備進行啟?？刂疲?/span>

（11）上位機以三維動畫圖形動態模擬風機的運行情況，風門的開閉情況；現場實時監測數據的各種動態圖形及數字顯示：文字顯示、棒圖顯示、模擬表盤顯示功能，這些顯示同時具備顏色預警（正常、警告、報警）功能。

（12）系統預留多個以太網接口，可通過煤礦環網并入礦井綜合自動化管理系統，提供通訊協議和數據點表，以便礦方實現進一步數據上傳。

6.系統工藝配置圖

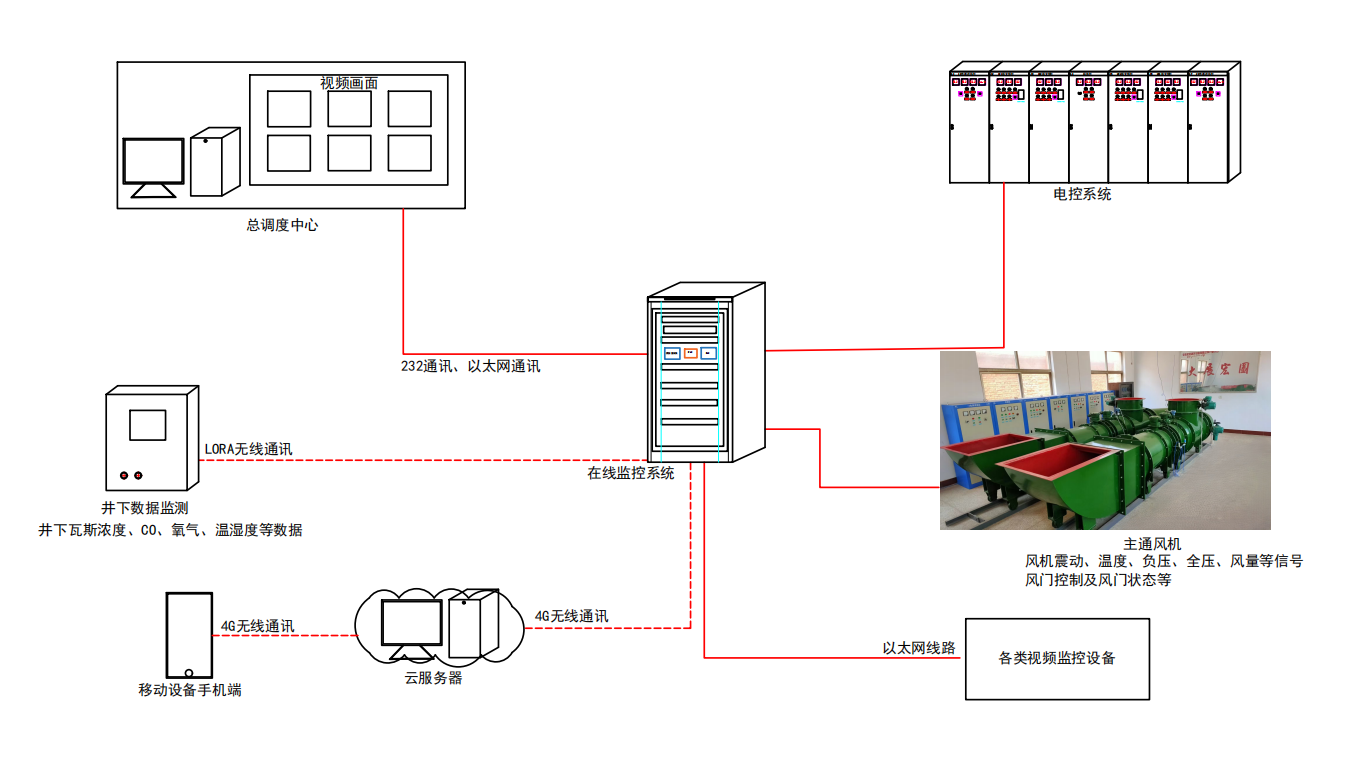

圖1主通風機不停風倒機系統配置

主要功能：

· 和上位機聯網

· 負責構筑現場總線

· 蝶閥控制

· 風機控制及聯鎖

· 控制系統故障監控、報警

· 故障診斷、記憶

· 故障倒機、一鍵啟停、一鍵不停風倒機

· 風機溫度、振動監視

· 視頻監控

· 變頻裝置故障監視

PLC完成整個系統的控制與監視主通風系統電源、蝶閥、變頻器、風門等外圍設備信號采集并實現順序聯鎖控制，完成主扇通風機運行工藝要求的控制功能及各項安全保護，實現對變頻控制系統頻率給定的控制，通訊、運行及故障狀態監測。完成系統故障分層次保護，實現完善的保護功能。

PLC系統集成遠程診斷功能。各種重要技術參數和系統故障均分類存貯，供廠家工程師人員在遠程查詢系統故障出現的位置、原因，以及相應的處理方案。遠程故障診斷技術，是利用遠程網絡系統在異地對遠程的現場設備實施監視、測試，并根據測試數據進行故障的預報和診斷。主要通過故障診斷模塊（包括數據庫、記錄專家知識的知識庫及推理機制）對于一些常見、多發故障，可通過故障診斷模塊實現。

7.上位機組態軟件

組態軟件系統是集多年工程應用、開發和服務經驗,基于Windows操作系統平臺,獨立研制開發的高性能組態監控平臺軟件,其運行穩定、速度快、簡單易用、功能強大、擴展性好,能為用戶提供經濟完善的工業自動化監控解決方案。已經被成功應用于冶金、化工、電力、配電、環保、筑路、核輻照、煙草、啤酒、鐵路、煤炭、樓宇、水處理、鍋爐、碼頭輸送、風電、光伏、企業信息化等各個行業,適合大中小型自動化項目應用。

上位機組態軟件選用杰控科技FameView 7.6版本組態軟件，數據庫選用微軟SQL SERVER 2008版本數據庫軟件。具有以下特色：

? 百煉成鋼

自進入市場以來,經過許多超大規模項目磨練(如首都機場 T3、深圳地鐵、承鋼、奧運開閉幕、北京 燃?xì)獾?,已經發展成為穩定、快速、強大的組態軟件,完全可以替代進口軟件;

? 核心穩定

開發初期,便撇棄當時流行的 Windows95/98 操作平臺,而以 Windows NT 作為開發平臺,全部代碼采用VC++進行編寫,并自然過度到 Win7/Win8/Win10 平臺,所以是純 32 位代碼,多任務并發系統,保證軟件系統內核先進和穩定,無內存泄露,能長期運行,被譽為"不會死機"的組態軟件。

? 適合 PLC/DCS 應用

始終把可編程控制器(PLC)和 DCS 作為適用對象,定位自動化應用中高端,專門設計設備數據表,能對數據進行批量處理,多線程同時連接通訊設備,通訊速度和穩定性倍受贊譽;

? 功能強大

除提供通訊、運行數據庫、畫面、報警、歷史數據等功能外,還提供實用的數據庫應用、配方、數據 服務、報表、網絡服務、串口服務、Web 服務、遠程連接等;

? 行業特色

無法適用所有行業和用戶,但對所涉及行業卻表現非常出色,如環保、筑路、配電、水處理、核輻照、 紡織、煙草、數據集成等;因為我們一直致力于為用戶提供專業且易于使用的產品,把用戶行業特色 作為開發目標,所以我們擁有眾多的行業用戶,能為他們提供最適用的產品和方案;強功能,許多棘手問題總能迎刃而解;

8.上位機組態系統功能

8.1實現功能：

(1)、實現通風機監控系統的監控功能，后臺監控軟件能對各種重要技術參數和系統故障均分類存貯，供維護人員查詢，為維護人員提供系統故障出現的位置、原因以及相應的處理方案；對操作方式和故障點具有語音提示功能；利用交換機，能和礦級網絡以及外網做通訊，達到遠程診斷的目的。

(2)、上位監控軟件能對系統的重要參數及運行狀態進行實時檢測，并隨時將數據保留至少1年以上。上位監控軟件具有故障診斷功能，能顯示和打印故障發生位置和時間，故障解除時間。以第一故障判斷系統和智能故障預測分析軟件為核心，加強對主通風所有數據的自處理功能，提高系統的自動化運行和檢測能力，實現系統故障的預報警和故障時的第一故障判斷，減少維護人員的維護量，減少現場的操作人員，提高系統的使用率。上位監控管理軟件能實現通風機動態模擬仿真演示，同時具有與PLC通訊及與礦井管理系統聯網的功能。

(3)、報表功能

1）支持報表系統（實時數據展示、歷史報表、報警報表、設備運行數據報表等），可根據需求自定義報表，并打印。

2）生產報表包括：生產詳細日報、月報等，支持設備開停記錄統計、開停累計時間統計、故障報警信息統計。

3）系統具備自定義報表功能，集成 Microsoft Excel 等應用程序?？稍?Excel 表格中自動生成報表。

4）根據設定時間自動生成報表。可以任意配置時間，可以按日、周、月、旬等生成報表。

(4)、事件記錄、查詢報警功能

1）事件記錄：系統對所有涉及系統配置操作，控制的操作及一些重要的操作，都自動進行完 整的記錄，包括：操作時間、操作者、事件描述等。為事故追查及重演提供重要的信息。

2）歷史趨勢顯示：趨勢顯示可以調用歷史數據曲線和數據，可在趨勢圖上切點查勘任一時點 的值。

3）歷史數據存儲與檢索功能：對設備運行工況數據按照秒單位存儲，系統默認存儲時間 365 天。

4）報警顯示：系統可按時間或者時間段統計查詢報警個數，并按類別等級等條件查詢。對于 需要報警的變量給出報警提示，以顏色閃爍或提示框等方式直觀的表現，并有專門的報警窗口可以 查看歷史報警；在條件具備的情況下具有分級短信報警功能。

5）具備在線組態設計功能：系統具備畫面設計、動畫連接、腳本編寫等功能，還應具備對變 量的報警、趨勢曲線組態等重要功能。

(5)、實時報警功能(含預警、報警、語音功能)

1）為用戶提供各類監測系統的實時報警信息包括超限報警、開關報警、系統在接設備的故障記錄，并可設定組合報警。報警內容需通過語音方式播報，并配置聲光裝置。

2）對已接入的測點進行自動分類監測、處理，由已接入測點的設置和一段時間內的歷史數據，根據預警值算法計算得出該測點的預警參考值，并由此參考值對測點的實時值進行處理得到測點的預警狀態。實現在沒有達到報警狀態前就掌握目標的變化趨勢，讓各種超限報警消失在萌芽狀態。

8.2控制方式：

1、控制模式：

遠程、就地、檢修三種控制方式。

1.1、遠方控制方式

遠程控制模式：進線柜、風機驅動柜、風門控制轉換開關須在“遠程”模式， 在數據監控操作平臺實現進線柜合分閘和啟停主扇風機功能。

1.2、就地控制方式

手動控制模式：進線柜、風機驅動柜、閥門控制轉換開關須在“就地”檔位， 操作進線柜合分閘按鈕、風機驅動柜啟停按鈕、閥門開關按鈕來實現進線柜的合分閘、風機啟停、風機閥門開關。

1.3、檢修方式

檢修控制模式：用于主扇風機檢修和調試，對主扇風機、閥門進行點動操作。

1.4、控制程序設計功能

1.4.1 一鍵啟動流程：打開風機蝶閥，風機閥門開到位之后啟動一、二級通風機。

1.4.2 一鍵停機流程：停止風機的一、二級通風機，延時關閉風機閥門。

1.4.3 故障報警：電機電流、定子溫度、軸承溫度、振動報警可設置上限、上上限，當?shù)竭_上限立即發出報警，到達上上限發出報警并停機，同時啟動備用風機。

1.4.4 可實時顯示 PLC 采集的全部數據，并能通過電腦操控臺進行操作。

1.4.5 能實時監測數據的歷史趨勢及實時趨勢，并可繪制通風機的各項參數的曲線，通過打印機輸出。

1.4.6 各種監測數據的存儲及查詢。系統默認保存數據 365 天，能設定的時間查詢、打印，各數據的變化趨勢、歷史數據表格。

1.4.7 可實現各工況狀態點顯示、事故報警語音功能，可在通風機的性能曲線上顯示通風機運行的工況狀態點，通風機運行出現異常時，系統能在各相關界面給予預真人發聲語音報警提示并自動記錄，以便事后分析。

1.4.8 提供圖紙詳細說明，通風機在線監測裝置與通風機電控裝置的接口情況。

1.5 就地告警功能

操作臺配有聲光報警器，用于故障和告警狀態聲光告警和遠方啟機、倒機前預警功能。

升級改造后的主畫面以三維立體動畫圖形動態模擬風機的運行情況，電機的運行狀態，電動執行裝置的動作過程以及風流的流向都以三維立體動態顯示，可以更直觀的表現風機的運行狀態，各個功能性風門的開閉狀態以及開關過程中的動態模擬顯示，都可以更形象的展現場實時的狀態。實現單機操作、一鍵式啟停操作、一鍵式倒機操作、故障倒機等操作畫面，實現主扇通風機遠程控制。風機三維立體效果圖如下圖所示：

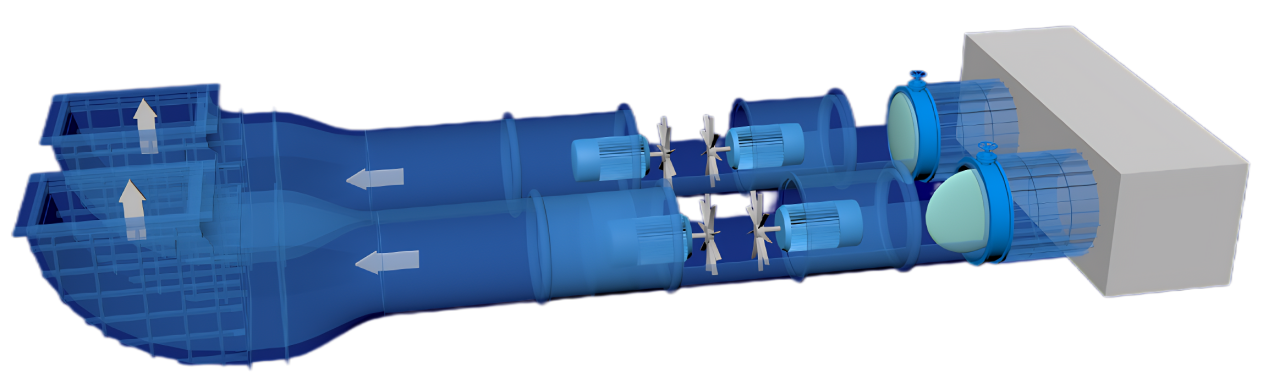

圖3 主通風機3D組態畫面

圖4 主通風機上位機畫面
